硝フッ酸槽の劣化と不適切な補修、そして取るべき対策
硝フッ酸を扱う槽では、
薬液の正確な把握、既設構造、材料選定、過去の補修履歴
が極めて重要です。
漏えい箇所をその都度FRPで塞ぐだけでは、
内部で進行している腐食や薬液浸透を止められず、
かえって設備状態を把握しにくくすることがあります。
本ページでは実際の硝フッ酸槽で発生した事例から、
不適切な補修で何が起きたのか、
どのように緊急対応したのか、
そして同じ問題を繰り返さないために何を確認すべきかを整理します。
補修・更新を判断する前に
「漏れているから交換」「漏れた場所だけ補修」の二択ではありません。
硝フッ酸槽で問題が発生した場合、
まず確認すべきなのは、
何の薬液が、どの条件で使用され、
どの材料が、どこまで劣化しているのか
です。
既設設備の健全部を安全に生かせるのであれば、
補修・改修によって設備全体の更新を避けられる場合があります。
一方で、母材まで大きく腐食している場合や、
構造的な安全性が確保できない場合には、
補修に固執すべきではありません。
母材・ライニング・補修部を含め、設備を安全に使用できるか
新設・撤去・搬入据付・配管・付帯設備・設備停止まで含めて比較
安全に残せる既設設備を生かし、不要な廃棄や新規材料使用を抑えられるか

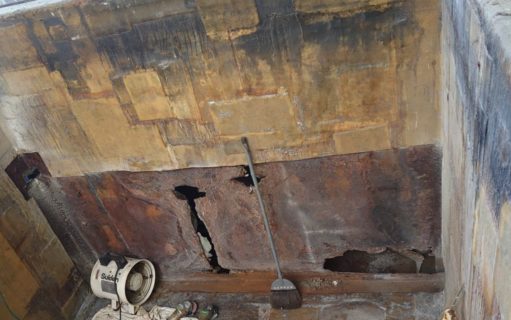

実際に発生した硝フッ酸槽の事例
6000 × 2500 × 2200H
鋼鉄槽＋ゴムライニング
硝酸20％＋フッ酸4％
母材腐食・穴あき・薬液漏えい
対象となった槽は、
もともと鋼鉄槽にゴムライニングを施した構造でした。
その後、劣化したゴムライニングの上から
全面にFRPライニングが施工され、
さらに漏えいが疑われる箇所へ
局所的なFRP補修が繰り返されていました。

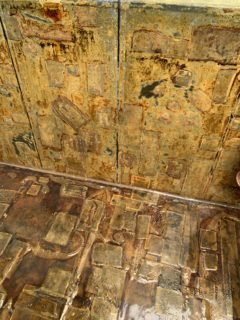

不適切な補修で何が起こっていたのか
内容液は硝フッ酸でした。
フッ酸を含む環境では、
補修材料の選定を誤ると接液面が短期間で損傷する可能性があります。
今回事例では、
ゴムライニングとFRPの界面で硬化不良が発生し、
接液面では適切とはいえないガラス繊維の使用によって
表面層にも腐食が進行していた
と考えられました。
さらに、腐食が疑われる箇所へ
局所的なFRPのマス張り補修が繰り返されていました。
しかし内部では薬液が母材まで到達し、
鋼鉄部の腐食が進行。
FRPカジが依頼を受けた時点では、
穴あき部近傍から実際に硝フッ酸が漏えいしていました。
見た目上、漏れが止まっていることと、
腐食が止まっていることは同じではありません。
現場で何が問題になったのか
事前情報が不足していた
工事前には内容液を「硝酸」と聞いていました。
実際には
硝酸20％＋フッ酸4％の硝フッ酸
であることが、
補修工事中の硬化不良原因を調査する過程で判明しました。
通常のFRP補修工程が成立しなかった
当初は既存面をケレンし、
内面全面へFRPライニングを施工する計画でした。
しかし底面では、
プライマー処理後も樹脂が硬化しませんでした。
原因は、
残留していた強酸によって硬化剤が失活したこと
でした。
現場環境が極めて過酷だった
作業は8月の猛暑下で行われ、
防毒マスク、防護服、防護眼鏡を着用する必要がありました。
ケレンを進めると硝フッ酸ガスが噴出し、
ゴムライニングとFRP層の間に滞留していた薬液が
流出する状態も確認されました。
作業者の安全まで脅かされた
単なる設備補修の問題ではなく、
作業者の安全と操業継続の双方に関わる状態になっていました。
不適切な補修を繰り返すことで、
次回補修時の作業環境そのものを
より危険にしてしまう場合があります。
FRPカジが行った緊急対応
今回は、側面と底面で施工方法を変更しました。
全面FRPライニング
側面はケレン後、
全面へFRPライニングを施工する
一般的な方法で対応しました。

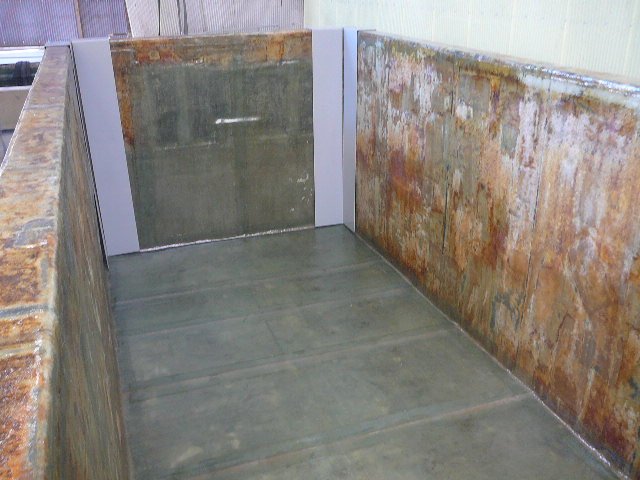

FRP特殊ライニング工法
底面では残留強酸の影響により、
通常の現地FRPライニングでは硬化不良が発生しました。
そこで既存構造の内部に
新たなFRP構造を構築する
FRP特殊ライニング工法
を採用しました。

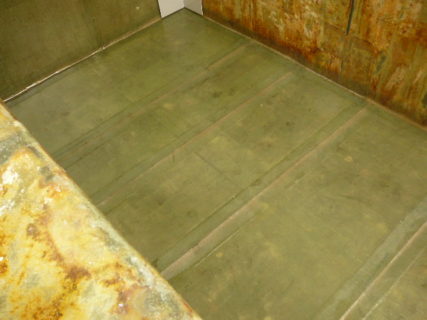

FRP特殊ライニング工法
底面寸法に合わせたFRP板材を工場で製作し、
既存構造の内部へ新しい構造を形成することで、
薬液の漏えい・浸透防止を図りました。
現場施工だけでなく、
FRP製品を自社工場で製作できる体制があったことで、
想定外の状態に対して施工方法を切り替えることができました。

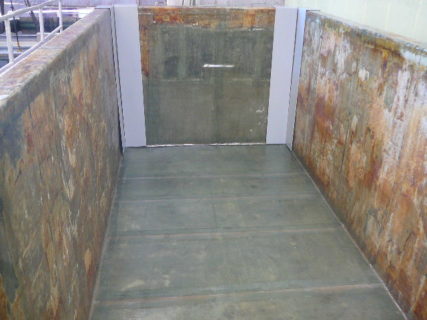

この事例が示す「設備更新前の判断」の重要性
この槽は、非常に厳しい状態まで腐食が進行していました。
それでも、設備の状態を確認し、
側面と底面で施工方法を分けることで対応しました。
つまり重要なのは、
「漏れたから全部交換」
「FRPを重ねれば直る」
のどちらかに決めつけないこと
です。
母材、既設ライニング、薬液、温度、
劣化範囲、過去の補修履歴を確認したうえで、
補修・改修で設備を生かすのか、
新規更新するのかを判断する必要があります。
硝フッ酸槽・配管で押さえるべき6つの対策
槽・配管の構造履歴を把握する
母材、構造、ライニング材料、
施工範囲、過去の補修・改修履歴を
記録しておくことが重要です。
内容液・温度・固形物条件を正確に共有する
「酸槽」「硝酸ライン」だけでは不十分です。
フッ酸の有無、濃度、温度、
固形物や堆積条件まで正確に共有する必要があります。
腐食だけでなく複合損傷を考える
高温、スラッジ、スケール、固形物による摩耗、
流速や滞留による局部損傷なども考慮します。
定期点検で早期に兆候をつかむ
強酸環境では腐食を完全にゼロにはできません。
漏えいに至る前に劣化を把握することが重要です。
施工業者を価格だけで選ばない
薬液、母材、既設構造を理解し、
適切な材料・工法を組み立てられるかを確認します。
安全・操業・環境を一体で考える
漏えいだけでなく、
作業者安全、周辺設備、停止損失、
環境対応まで含めて保全計画を考えます。
よくあるご相談
硝フッ酸槽の補修は、一般的な酸槽補修と同じですか？
いいえ。
フッ酸を含むため、
材料選定や施工条件が大きく変わります。
内容液、濃度、温度、母材、
既設ライニング、過去の補修履歴まで確認して
施工方針を決めることが重要です。
漏れている部分だけFRPで塞げばよいですか？
必ずしも適切ではありません。
見えている漏えい箇所より広い範囲で
薬液浸透や母材腐食が進んでいる場合があります。
まず劣化範囲と既存構造を確認することが重要です。
硝フッ酸槽が漏れたら、新しい槽へ交換するしかありませんか？
状態によります。
既存構造の健全部を安全に利用できるのであれば、
補修・改修や特殊ライニングによって
設備を継続使用できるケースがあります。
一方、母材や構造部まで重大な損傷がある場合には、
更新を優先すべきケースもあります。
漏えいが始まってからでも相談できますか？
はい。緊急対応についてもご相談いただけます。
ただし母材腐食や作業安全上の問題が
大きくなっている可能性があるため、
可能な限り早い段階での確認をおすすめします。
まだ漏れていませんが、更新前に診断できますか？
はい。
むしろ設備更新を決める前に、
現在の劣化状態と既存構造を確認し、
補修・改修で生かせるかを検討することが重要です。
槽だけではなく硝フッ酸配管も相談できますか？
可能です。
配管についても、
温度、流速、固形物、滞留条件、
フランジやエルボなどの構造を踏まえて
補修・改修方法を検討します。
補修と更新では、どちらが安いですか？
設備状態によって異なります。
更新する場合は新規槽の製作費だけではなく、
撤去・搬出、搬入・据付、
配管や付帯設備の復旧、
重機、足場、設備停止などを含めて比較する必要があります。
そのため、
更新全体の総コストで判断すること
が重要です。
硝フッ酸槽・配管の更新や再補修を決める前に
漏えい後だけでなく、
劣化の兆候が見られる段階からご相談いただけます。
使用薬液、濃度、温度、
槽・配管の材質、既設ライニング、
過去の補修履歴などを
分かる範囲でお伝えください。
