硝フッ酸槽の劣化と不適切な補修、そして取るべき対策
硝フッ酸を扱う槽では、補修材料の選定ミスや施工履歴の不把握が、 薬液漏えい・母材腐食・設備停止・作業者リスクに直結します。
金属・表面処理・酸洗い・化学薬液を扱うプラントでは、 「とりあえず漏れを止める補修」ではなく、 使用薬液・母材・既存ライニング構成を踏まえた補修方針が重要です。
本ページでは、実際の硝フッ酸槽の事例をもとに、 不適切な補修で何が起こるのか、 そして同様の問題を避けるために何を押さえるべきかを整理しています。
まず押さえたいポイント
薬液の取り違えは危険です
「硝酸槽」と認識して補修を進めても、実際にはフッ酸を含む硝フッ酸であれば、材料選定も施工条件も変わります。
不適切な補修は腐食を止めません
母材・既存ライニング・接液面に適さない材料を使うと、見かけ上は塞がっていても内部で腐食が進行します。
問題は設備だけで終わりません
漏えい、槽決壊、停止損失だけでなく、補修作業者の安全や周辺設備・工具への影響まで及ぶ可能性があります。
鉄鋼プラント関係者の皆様へ
鉄鋼プラントにある硝フッ酸タンク・配管では、薬液そのものの腐食性に加え、 高温条件、固形物の滞留・摩耗、スケールや異物の噛み込み、 流速変動や局部滞留による偏った損傷など、 一般的な化学槽とは異なる厳しい条件が重なります。
当社では、このような現場条件を踏まえ、 単に「酸に強い材料」を当てはめるのではなく、 母材、温度条件、固形物の有無、既設ライニングの状態、施工制約を踏まえて、 鉄鋼プラントの硝フッ酸タンク・配管に対応できる材料選定と施工法を構築しています。
特に、補修後すぐの再劣化を防ぐには、 腐食だけでなく、熱・摩耗・浸透・滞留という複合要因を前提にした設計が必要です。 現場条件に合わない補修は、漏えい再発や停止リスクを早める要因になります。
A. 不適切な補修で何が起こっていたか
対象となった硝フッ酸槽（6000×2500×2200H）は、 もともと鋼鉄槽にゴムライニングを施した構造でした。 その後、劣化したゴムライニングの上から全面にFRPライニングを施した形跡がありました。
しかし、内容液は硝フッ酸です。フッ酸を含む環境では、 補修材の選定を誤ると接液面が短期間で傷みます。 今回の事例では、ゴムライニングとFRPの界面で硬化不良を起こし、 さらに接液面では不適切なガラス繊維の使用により、 表面層自体も腐食していたと考えられました。

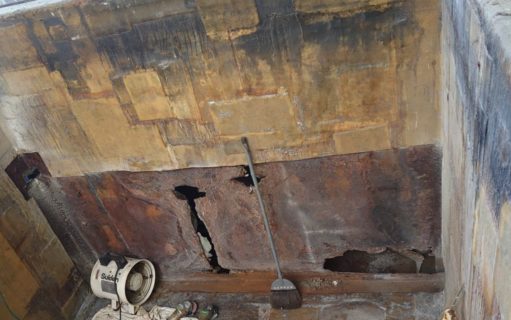

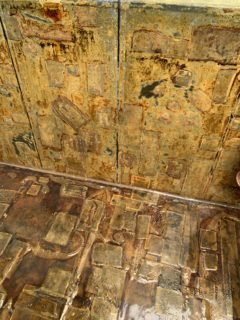

その後の補修でも、腐食が疑われる箇所を局所的にマス張りする処置が繰り返されており、 そこでも硝フッ酸に対して適切とはいえない材料が使われていました。 結果として、薬液が母材まで到達し、鋼鉄部の腐食が進行。 当社が依頼を受けた時点では、穴あき部近傍から実際に薬液漏れが発生しており、 槽決壊寸前ともいえる危険な状況でした。
B. 現場で何が問題になったのか
1. 事前情報が不足していた
工事前の打ち合わせでは、内容液について「硝酸」という情報しか得られず、 実際にフッ酸を含む「硝フッ酸（硝酸20％、フッ酸4％）」であることが判明したのは、 補修工事中に発生した硬化不良の原因調査後でした。
2. 一般的な補修手順が成立しなかった
当初は内面全面ライニングを前提にケレンを開始しましたが、 底面ではプライマー処理後も樹脂が硬化せず、 通常のライニング工程が成立しませんでした。 残留強酸により硬化剤が失活したことが原因でした。
3. 現場環境が極めて過酷だった
8月の猛暑下で、防毒マスク・防護服・防護眼鏡着用の作業となり、 視界や作業性が大きく制限されました。 ケレンを進めると硝フッ酸ガスが噴出し、 さらにゴムライニング層とFRP層の間に滞留していた薬液が流出するなど、 作業安全上も非常に厳しい状況でした。
4. 人の安全と設備安定の両方が脅かされた
作業は30分程度が限界で、3名で4日間を要しました。 工具・一斗缶・作業着・安全靴・ベルトまで酸で損傷し、 単なる設備補修ではなく、 人的安全と操業継続性の両面で深刻な問題が露呈した事例でした。
C. 当社が行った緊急対応
今回の対応では、側面と底面で異なる方法を採用しました。 側面については、ケレン後に全面FRPライニングを施す一般的な方法で対応しています。
一方、底面については通常のFRPライニングでは対応できませんでした。 残留していた強酸の影響で、ライニング用樹脂の硬化剤が失活し、 硬化不良が起きたためです。

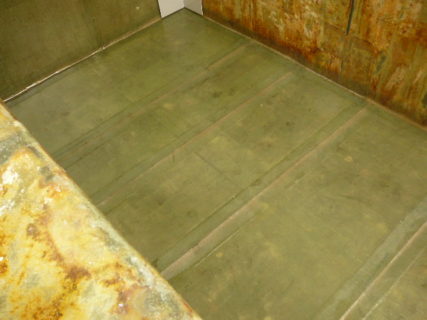

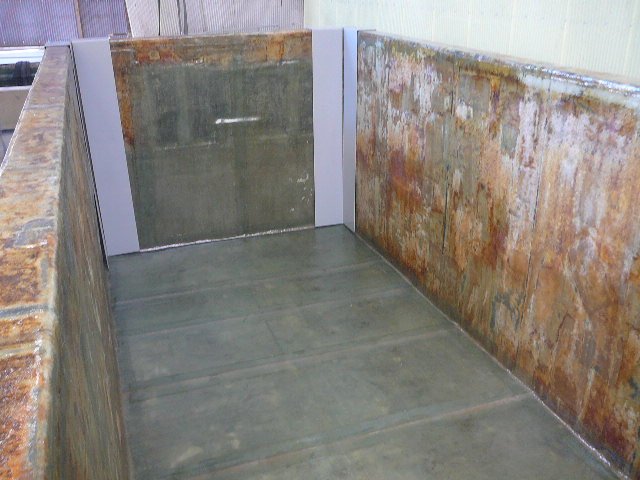

そこで当社では、既存構造物の内部に新たな構造を作る 独自のFRP特殊ライニング工法を適用しました。 底面寸法に合うFRPライニング材を板材として準備し、 漏えい・浸透防止を目的とした追加ライニングを実施しました。

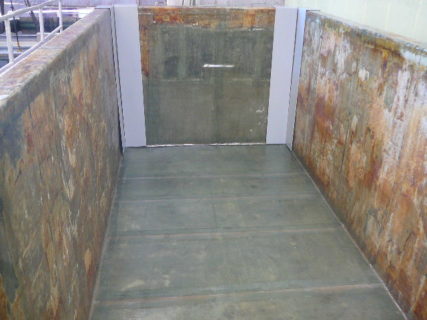

このような緊急対応ができた背景には、 当社がFRP製品製造機能を有する工場を持ち、 現場だけでなく製造側からも対応できる体制があったことがあります。 事前情報が不足した危機的な状況でも、 現場対応と工場製作を組み合わせることで最低限の補修を完了させました。
D. 金属・表面処理プラントが押さえるべき対策
1. 槽・配管の構造履歴を把握する
母材は何か。ライニングはいつ、どの材料で、どの範囲に施工されたのか。 タンクだけでなく配管も含めて、構造履歴を把握しておくことが重要です。 特に鉄鋼プラントでは、補修の重ね履歴や局所補修の有無が、 次のトラブルを左右します。
2. 内容液・温度・固形物条件を正確に共有する
「酸槽」「硝酸ライン」という表現では不十分です。 フッ酸の有無、濃度、運転温度、固形物混入、堆積しやすい部位など、 実際の運転条件を補修前に共有することで、 初めて適切な材料選定と施工法の検討が可能になります。
3. 高温・固形物による複合損傷を前提に考える
鉄鋼プラントの硝フッ酸タンク・配管では、 腐食だけでなく、高温、スラッジ・スケール・固形物による摩耗、 局部流速や滞留部での偏った損傷が起こります。 そのため、材料も工法も「耐酸性だけ」で決めるのではなく、 熱・摩耗・浸透・滞留を含めて選定する必要があります。
4. 定期点検で早期に兆候をつかむ
強酸環境では、どの材料を使っても腐食進行はゼロにはなりません。 重要なのは、劣化を早い段階で把握し、 漏えい・停止・緊急補修に至る前に手を打つことです。 早期発見ほど、補修範囲も工期も抑えやすくなります。
5. 施工業者を価格だけで選ばない
「いつもの業者だから」「安いから」ではなく、 使用薬液、母材、既存補修の履歴を理解したうえで、 適切な材料と工法を組めるかを重視すべきです。 硝フッ酸槽や関連配管の補修では、一般論だけでは対応できません。
6. 操業・安全・環境を一体で考える
槽や配管の補修は、単に漏れを止める工事ではありません。 作業者安全、薬液漏えい、周辺設備腐食、停止損失、環境対応まで含めて、 プラント保全の一部として計画することが重要です。
まとめ
硝フッ酸槽では、不適切な補修がその場しのぎどころか、 母材腐食、薬液漏えい、槽決壊リスク、作業者安全の悪化につながる場合があります。
特に鉄鋼プラントでは、 高温条件、 固形物やスケールによる摩耗、 既設設備の複雑な補修履歴 が重なりやすく、 タンク・配管ともに一般的な補修では再発リスクを残します。
当社では、こうした条件を踏まえた 材料選定と 施工法の構築により、 設備をできるだけ活かしながら、 安全と操業継続の両立を支える補修・改修をご提案しています。
硝フッ酸槽・配管の補修・改修・劣化確認に関するご相談はお問い合わせください。
